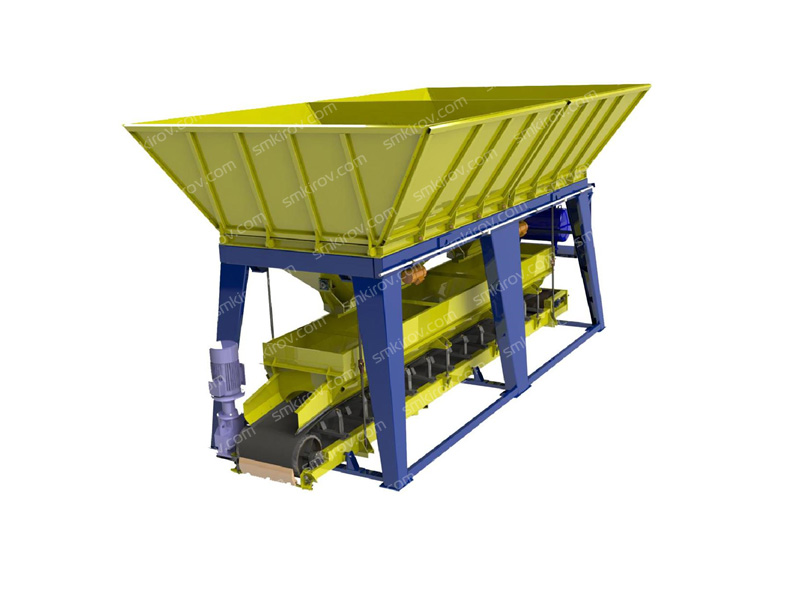

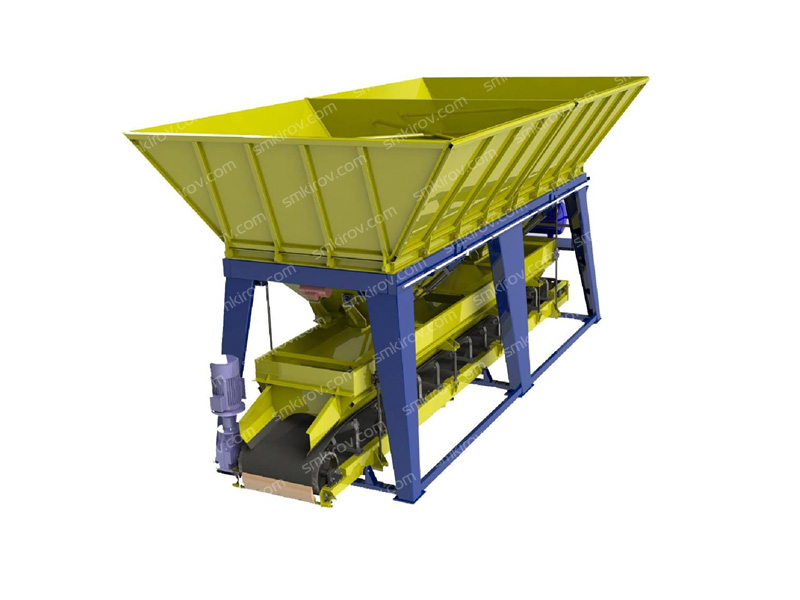

Дозирующий комплекс (инертных) SMX ДК 2-х бункерный
Компания «СМК» выпускает дозирующий комплекс (инертных) SMX ДК 2-х бункерный, предназначенный для точной дозации инертных материалов (песок, щебень, гравий и т.д. и т.п.). Дозатор инертных имеет два бункера накопителя смонтированный на одной раме, к раме на шарнирном подвесе крепится конвейер дозатор.
Технические характеристики дозирующего комплекса инертных SMX ДК 2-х бункерного | ||||
---|---|---|---|---|
Наименование | SMX ДКБ-5 | SMX ДКБ-10 | SMX ДКУ-20 | SMX ДКП-25 |
Общий объем бункеров, куб. м. | 5 | 10 | 20 | 25 |
Объем одного бункера, куб. м. | 2,5 | 5 | 10 | 12,5 |
Количество бункеров/секций, шт. | 2/1 | 2/1 | 2/1 | 2/2 |
Максимальная доза взвешивания, кг | 2000 | 2 000 | 2 000 | 2 000 |
Ширина ленты на весовом конвейере, мм | 500 | 650 | 650 | 800 |
Максимальная доза с 1 бункера, м.куб. | 0,5 | 0,75 | 0,75 | 0,82 |
Погрешность дозирования, % | ±1 | ±1 | ±1 | ±1 |
Скорость движения ленты, м\с | 1,6 | 1,6 | 1,6 | 1,25 |
Крупность заполнителя не более, мм | 70 | 70 | 70 | 100 |
Напряжение питания, В\Гц | 380/50 | 380/50 | 380/50 | 380/50 |
Мощность установленная, кВт | 5,5 | 5,5 | 7,5 | 7,5 |
Масса не более, кг | 3700 | 5000 | 5500 | 6250 |
Габаритные размеры, мм | 6800х2400х2490 | 6800х2730х3150 | 6840х3560х3480 | 7370х3560х3540 |
Высота загрузки минимальная, мм | 2490 | 3150 | 3480 | 3540 |
Стоимость, | 812 000 | 1 114 000 | 1 558 000 | 1 884 000 |
Комплектация дозирующего комплекса инертных SMX ДК 2-х бункерного | ||||
---|---|---|---|---|
Наименование | SMX ДКБ-5 | SMX ДКБ-10 | SMX ДКУ-20 | SMX ДКП-25 |
Тензодатчики, шт. | 4 | 4 | 4 | 4 |
Бункер накопитель, шт. | 2 | 2 | 2 | 2 |

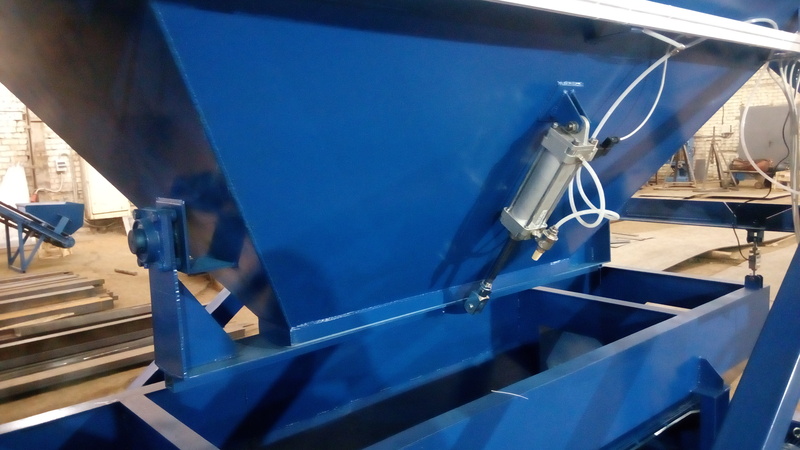

Затвор с пневоцилиндром Camozzi, шт. | 2 | 2 | 2 | 4 |
Вибраторы на бункерах ИВ-99, шт. | 2 | 2 | 2 | 4 |
Пневмораспределитель, шт. | 2 | 2 | 2 | 4 |
Клапан быстрого выхлопа, шт. | 2 | 2 | 2 | 4 |
Очиститель ленты, шт. | 1 | 1 | 1 | 1 |
Фитинкри и трубки, к-т | 1 | 1 | 1 | 1 |
Пневморегулятор с монометром, шт. | 1 | 1 | 1 | 1 |
Опорная рама, шт. | 1 | 1 | 1 | 1 |

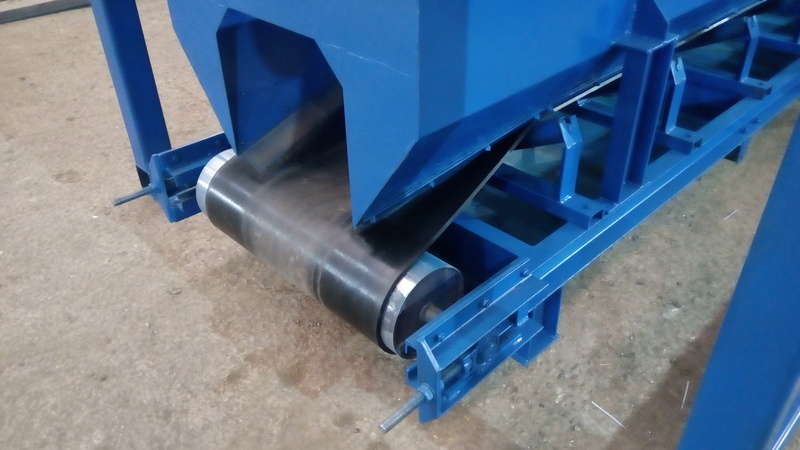

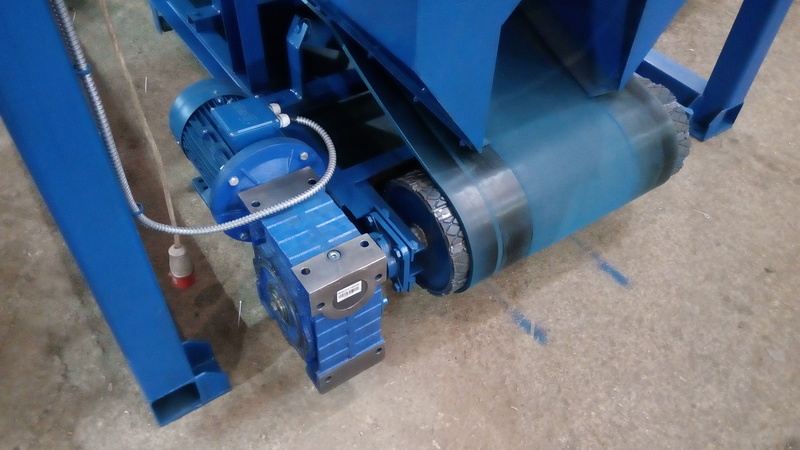

Ленточный конвейер с приводом, шт. | 1 | 1 | 1 | 1 |
Ящик распределительный, шт. | 1 | 1 | 1 | |
Паспорт, шт. | 1 | 1 | 1 | 1 |
Комплектация дозирующего комплекса инертных SMX ДК 2-х бункерного | ||
---|---|---|
Наименование | Описание | Стоимость, |

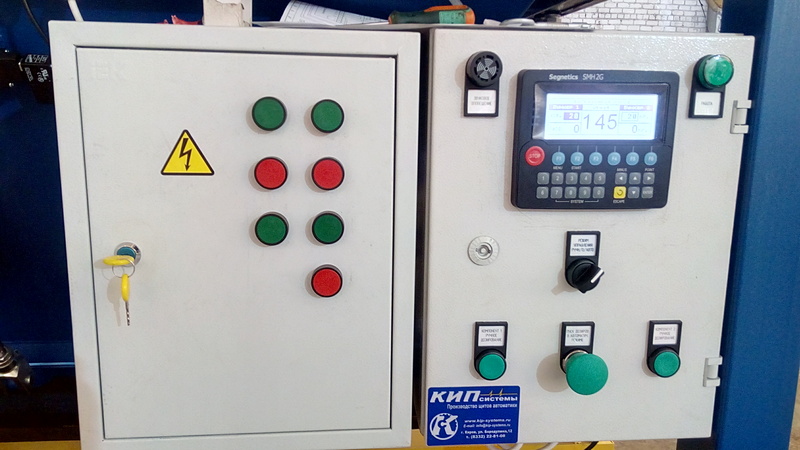

Пульт управления с индикатором веса | Индикация набираемого веса. Управление агрегатами дозирующего комплекса. |
от 60 000 |
Крышка для бункера | Защита от осадков. Электропривод с лебедкой. |
от 150 000 |
Решетка для бункера | Размер ячеи 50х50 мм (возможно изменить размер при заказе). Листовая сталь на ребро S5 мм. |
от 90 000 |
Регистр обогрева для бункера | Замкнутый контур без отверстий. Теплоноситель – пар, жидкость. Температура до 180 градусов Цельсия. |
от 90 000 |
Усилитель тензодатчиков | Для работы с датчиками или тензорезисторами. Цепи компенсации сопротивлений проводников кабеля. ва независимых канала с регулируемой величиной тока. Цепи анализа и индикации состояния каналов. Встроенные средства для балансировки, калибровки и проверки чувствительности измерительного тракта, а также встроенные шунты для калибровки датчиков. |
от 20 000 |
Плавный пуск электродвигателя | Плавное увеличение скорости вращения электродвигателя, значительно упрощает управляемую механическую систему, повышает ее надежность и снижает эксплуатационные расходы. Частотный пуск управляемого двигателя обеспечивает его плавный разгон, что снижает нагрузку на двигатель, увеличивает срок эксплуатации. Встроенный микропроцессорный ПИД-регулятор. Применение обратной связи системы с частотным преобразователем. Экономия электроэнергии устранением неоправданных затрат. |
от 60 000 |
Трос аварийной остановки ДК | Отключение электропитания при обнаружении неисправности. Защитный механизм. |
от 20 000 |
Вибраторы на бункер ленточного конвейер | ИВ-99 от 2 штук. Вибрируют бункер ленточного конвейера, очищая от налипших инертных. |
от 20 000 |
Компрессор | Производство сжатого воздуха. Производительность от 360 литров в минуту. Рессивер от 100 литров |
от 80 000 |
Запасные части для дозирующего комплекса инертных SMX ДК 2-х бункерного | |
---|---|
Наименование | Стоимость, |
Футеровка барабана, пог. м. | от 12 000 |
Очиститель ленты, шт. | от 26 000 |
Лента конвейерная, пог.м. | от 3 000 |
Опорный ролик, шт. | от 1 000 |
